Az LCD kijelző technológia területén két domináns típus alakította a piacot és a felhasználói élményt: az aktív - mátrix és a passzív - mátrix LCD kijelzők. Tapasztalt LCD-kijelző beszállítóként első kézből tapasztalhattam e két megjelenítési technológia fejlődését és eltérő jellemzőit. A köztük lévő különbségek megértése kulcsfontosságú a fogyasztók, a vállalkozások és az LCD-kijelzők kiválasztásában és beszerzésében részt vevő személyek számára.
1. Alapelvek
Passzív – Mátrix LCD kijelzők
A passzív mátrix LCD kijelzők viszonylag egyszerű elven működnek. Vízszintes és függőleges elektródák rácsából állnak. A kijelző folyadékkristályait az elektródákon keresztüli elektromos töltés vezérli. Amikor elektromos mezőt alkalmaznak, a folyadékkristályok megváltoztatják az orientációjukat, ami viszont befolyásolja a kijelzőn áthaladó fény mennyiségét.
Ennek a módszernek azonban megvannak a maga korlátai. Mivel az elektródák több pixel között vannak megosztva, előfordulhat a „crosstalk” néven ismert jelenség. Áthallás akkor fordul elő, ha az egyik pixelre szánt elektromos töltés hatással van a szomszédos pixelekre, ami a képminőség romlásához vezet. Ezenkívül a passzív mátrix kijelzők lassabb válaszidővel rendelkeznek, mivel a folyadékkristályok hosszabb ideig tartanak, hogy visszatérjenek eredeti állapotukba az elektromos töltés eltávolítása után.
Aktív - Mátrix LCD kijelzők
Az aktív mátrix LCD-kijelzők viszont vékonyréteg-tranzisztort (TFT) használnak minden pixelhez. Mindegyik TFT kapcsolóként működik, amely függetlenül tudja szabályozni a folyadékkristályokra adott feszültséget a megfelelő pixelben. Ez a független vezérlés kiküszöböli az áthallás problémáját, ami sokkal élesebb és tisztább képeket eredményez.
A TFT gyorsabb válaszidőt is lehetővé tesz. Mivel minden pixel egyedileg megcímezhető és vezérelhető, a folyadékkristályok gyorsabban változtathatják a tájolásukat, így az aktív mátrix kijelzők alkalmasak olyan alkalmazásokhoz, amelyek gyors mozgóképet igényelnek, mint például videólejátszás és játék.
2. Képminőség
Vizuális tisztaság
Az egyik legjelentősebb különbség a képminőségben az aktív - mátrix és a passzív - mátrix kijelzők között a vizuális tisztaságban rejlik. Az aktív mátrix kijelzők kiváló tisztaságot biztosítanak, mivel képesek megakadályozni az áthallást. A pixelek precízen vezérelhetők, így határozottabb és élesebb a kép.
Ezzel szemben a passzív mátrixos kijelzők gyakran szenvednek az élesség hiányától, különösen azokon a területeken, ahol nagy kontrasztú átmenetek vagy finom részletek vannak. Ennek az az oka, hogy a megosztott elektródák interferenciát okozhatnak a szomszédos pixelek között, elmosódhatnak a képen látható tárgyak szélei.
Színvisszaadás
A színvisszaadás egy másik terület, ahol a kétféle kijelző eltér egymástól. Az aktív mátrix LCD-kijelzők általában szélesebb színválasztékot képesek nagyobb pontossággal reprodukálni. Az egyes pixelek független vezérlése lehetővé teszi a színintenzitás és telítettség pontosabb beállítását.
A passzív mátrix kijelzők azonban jellemzően korlátozottabb színskálával rendelkeznek. A megosztott elektródarendszer megnehezíti az aktív mátrix kijelzőkkel megegyező színpontosság elérését. Ennek eredményeként a passzív mátrix kijelzők színei kevésbé élénknek és kevésbé élethűnek tűnhetnek.
3. Válaszidő
A válaszidő jelentősége
A válaszidő kritikus tényező, különösen a mozgóképeket tartalmazó alkalmazásoknál. Arra az időre vonatkozik, amely alatt a pixel egyik állapotból a másikba vált, általában ezredmásodpercben (ms). Az alacsonyabb válaszidő azt jelenti, hogy a kijelző képes kezelni a gyorsan mozgó tárgyakat anélkül, hogy elmosódást vagy szellemképeket okozna.
Az Active - Matrix és a Passive - Matrix összehasonlítása
Az aktív mátrix LCD kijelzők jelentős előnnyel rendelkeznek a válaszidő tekintetében. Az egyes pixelek TFT általi független vezérlésének köszönhetően a folyadékkristályok gyorsan változtathatják a tájolásukat. Az aktív mátrix kijelzők válaszideje akár néhány milliszekundum is lehet, így ideálisak nagy sebességű alkalmazásokhoz.
A passzív mátrix kijelzők ezzel szemben sokkal lassabb válaszidővel rendelkeznek. A megosztott elektródarendszer és a folyadékkristályok lassabb visszanyerése olyan válaszidőket eredményez, amelyek gyakran tíz-száz milliszekundum tartományba esnek. Emiatt a passzív mátrix kijelzők kevésbé alkalmasak olyan alkalmazásokhoz, mint például a játékok vagy a videolejátszás, ahol a gyorsan mozgó képek a jellemzőek.
4. Energiafogyasztás
Az aktív mátrix kijelzők energiahatékonysága
Az aktív mátrix LCD kijelzők általában energiatakarékosabbak, mint a passzív mátrix kijelzők. Bár az aktív mátrixos kijelzők TFT-technológiája bizonyos mennyiségű energiát igényel a működéshez, az egyes pixelek önálló vezérlésének képessége pontosabb energiagazdálkodást tesz lehetővé.
Például egy aktív - mátrix kijelzőn csak a módosítandó pixelek kapnak tápellátást, míg a többiek alacsony fogyasztású állapotban maradnak. Ez a célzott energiafogyasztás segít csökkenteni az általános energiafelhasználást, különösen a nagyméretű statikus tartalommal rendelkező kijelzők esetében.
Passzív – mátrix kijelzők teljesítményigénye
A passzív mátrix kijelzők viszont általában több energiát fogyasztanak. A megosztott elektródarendszer folyamatos elektromos áramot igényel a folyadékkristályok kívánt állapotának fenntartásához. Ezenkívül a lassabb reakcióidő gyakran azt jelenti, hogy az elektromos töltést hosszabb ideig kell alkalmazni, ami tovább növeli az energiafogyasztást.
5. Alkalmazások
Megfelelő alkalmazások aktív mátrix kijelzőkhöz
Az aktív mátrix LCD-kijelzőket széles körben használják számos olyan alkalmazásban, amelyek kiváló minőségű képet és gyors válaszidőt igényelnek. Ezek a következők:
- Okostelefonok és táblagépek: Az éles, élénk kijelzők és a zökkenőmentes érintőképernyős interakciók szükségessége miatt az aktív mátrix LCD-k a mobileszközök preferált választása.
- Számítógépes monitorok és TV-k: A tiszta videólejátszáshoz, a pontos színmegjelenítéshez és a nagy felbontású képekhez az aktív mátrix kijelzők szabványosak a piacon.
- Játékkonzolok: A videojátékokban a gyorsan mozgó grafika és a nagy sebességű akció alacsony válaszidővel rendelkező kijelzőket igényel, amit az aktív mátrix LCD-k biztosítanak.

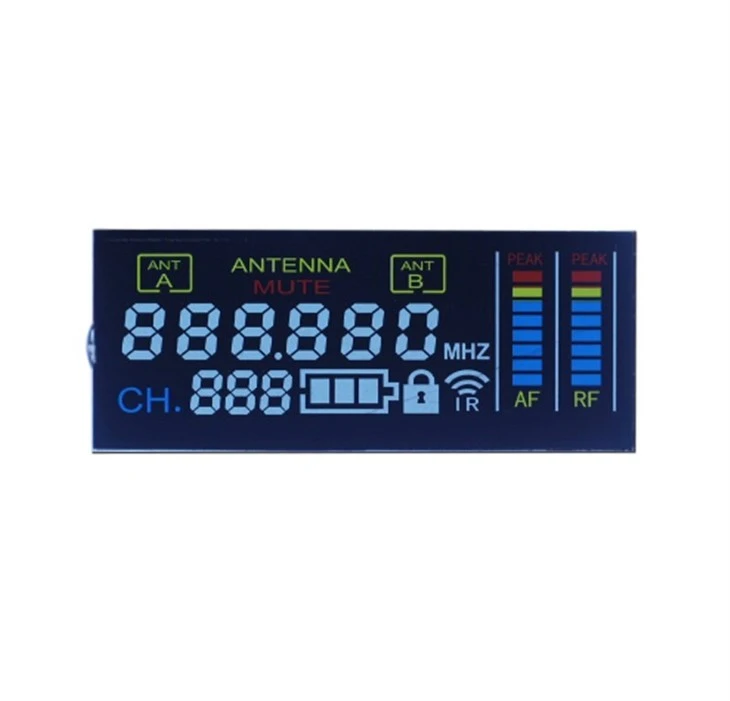

Felfedezheti nálunkVA LCD kijelző, amely az aktív mátrix kategóriába tartozik, és nagy kontrasztot és kiváló színpontosságot igénylő alkalmazásokhoz alkalmas.
Ideális felhasználás passzív - mátrix kijelzőkhöz
A passzív - mátrix LCD-kijelzőknek korlátaik ellenére is megvannak a szűkös alkalmazásaik. Ezek a következők:
- Egyszerű elektronikus eszközök: Az olyan eszközök, mint a számológépek, a digitális órák és az alapvető távirányítók, gyakran használnak passzív mátrix kijelzőket, mert költséghatékonyak, és kielégítik ezen eszközök viszonylag alacsony igényét.
- Néhány ipari alkalmazás: Ipari környezetben, ahol a kijelző nem igényel nagy sebességű képfrissítést vagy precíz színvisszaadást, a passzív mátrix kijelzők az alacsonyabb költségük miatt életképes megoldást jelenthetnek.
A miénkSebességmérő szegmens kijelző LCD kijelzőegy példa a passzív mátrix kijelzőre, amely egyszerű, egyszerű alkalmazásokhoz alkalmas.
6. Költségmegfontolások
Az aktív mátrix kijelzők magasabb költsége
Az aktív mátrix LCD kijelzők előállítása általában drágább, mint a passzív mátrix kijelzők. A TFT-alapú aktív mátrix kijelzők gyártási folyamata összetettebb, és fejlettebb technológiát és berendezéseket igényel. Ez magában foglalja a vékonyréteg tranzisztorok lerakódását a kijelző hordozóján, ami növeli a gyártási költségeket.
A magasabb költséget azonban gyakran az aktív mátrix kijelzők által kínált kiváló teljesítmény és képminőség indokolja. Azoknál az alkalmazásoknál, ahol a csúcsminőségű szolgáltatások elengedhetetlenek, általában megéri az aktív mátrix kijelzőbe fektetni.
Költség – A passzív – mátrix kijelzők hatékonysága
A passzív mátrix kijelzők költséghatékonyabb megoldást jelentenek, különösen az alacsonyabb teljesítményigényű alkalmazásokhoz. Az egyszerűbb gyártási folyamat és a közös elektródák használata alacsonyabb gyártási költségeket eredményez. Ez teszi a passzív - mátrix kijelzőket vonzó választássá a pénztárca-tudatos fogyasztók és vállalkozások számára, akik alapvető megjelenítési megoldásokat keresnek.

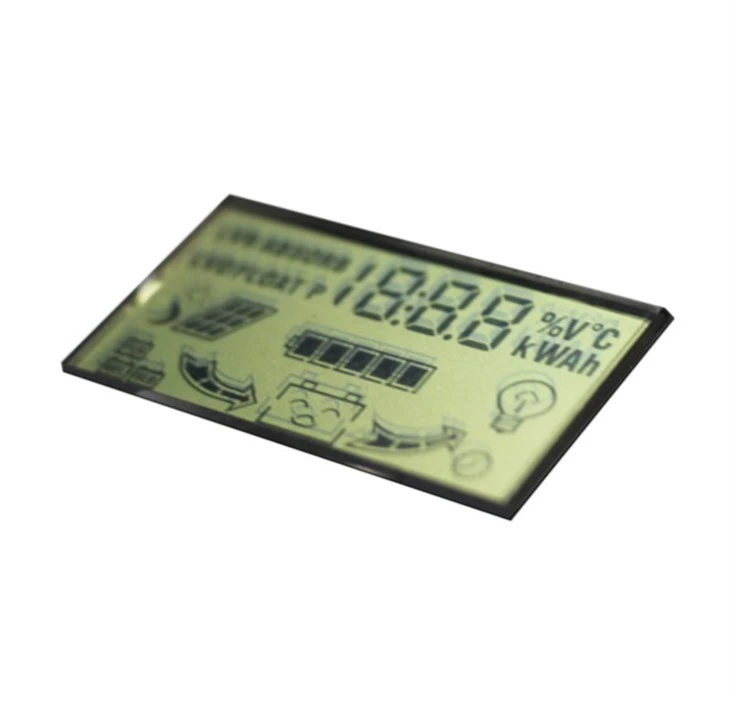

Ha napkollektoros inverteres alkalmazáshoz tervez kijelzőt, és költséghatékony megoldást keres, akkor a miTn LCD kijelző szolár inverterhezremek választás lehet.
7. Következtetések és cselekvésre való felhívás
Összefoglalva, az aktív - mátrix és a passzív - mátrix LCD kijelzők közötti különbségek jelentősek, és több szempontot is átfognak, beleértve a képminőséget, a válaszidőt, az energiafogyasztást, az alkalmazásokat és a költségeket. LCD-kijelző beszállítóként megértjük a különféle iparágak és alkalmazások egyedi követelményeit. Akár egy aktív mátrix kijelző nagy teljesítményű jellemzőire van szüksége, akár egy passzív mátrix kijelző költséghatékonyságára van szüksége, nálunk megvan az Ön igényeinek megfelelő szakértelem és termékeink.
Ha többet szeretne megtudni LCD-kijelzőinkről, vagy készen áll egy beszerzési projekt megvitatására, kérjük, lépjen kapcsolatba velünk. Szakértői csapatunk készen áll az Ön számára részletes információkkal és személyre szabott megoldásokkal. Lépjen kapcsolatba velünk, és kezdjen beszélgetést arról, hogy megtalálja az Ön egyedi igényeinek megfelelő LCD-kijelzőt.
Hivatkozások
- "Folyadékkristályos kijelzők: alapelvek és alkalmazások", Steve W. Anstis
- "A lapos képernyők alapjai" szerkesztette Samuel K. organ PE Yeh
